HL系列電動執行器用于控制0 ~ 300。旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、旋塞閥、百葉閥等，它以AC415V, 380V, 240V, 220V, 110V,DC12V,24V,220V交流電源為驅動電源，以4-20mA電流信號或0-10V DC電壓信號為控制信號,可使閥門運動到所需位置，實現其自動化控制,**輸出扭矩達6000N-m，可以廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。同時更具有體積小、重量輕、外形精美、結構獨特、緊湊、起閉迅速、易于安裝、操力矩小，操作方便，數顯閥位、無須維護及使用安全方便等諸多優點。
產品優勢
閥門電動裝置設計獨特、外秀內剛，運轉壽命超出同類產品標準的十倍。可謂鉆石般耐久，以一當十，回轉型閥門電動裝置系列產品以卓越的性能，無可爭辯的優勢，當令您刮目相看！
1、獨立接線腔，防止誤操作，產品更穩定。
2、功能強勁：智能型、比例式，開關式。各類信號輸出型應有盡有；
3、美觀大方；鋁合金壓鑄外殼.精細流暢，且可減少電磁干擾；
4、精密耐磨；蝸輪輸出軸一體化設計避免了鍵連接的間隙、傳動隨度高、采用特殊銅合金鍛造、強度高、耐磨性好；
5、安全保證：通過AC1800V耐壓檢測，F級絕緣電機，安全有保障；6.配套簡單；采用單相電源、外接線路簡單、也可做三相電源，直流電源；
7、使用方便；免加油、免點檢.防水筋銹、任意角度安裝；
8、保護裝置：雙重限位、過熱保護、過載保護；
9、多種速度：全行程時間9秒、13秒、15秒.30秒，50秒、100秒，150秒（出廠前已設定）；
10、防腐防銹；整機支架。聯軸器、螺釘均采用不銹鋼；
11、智能數控：智能控制模塊高度集成于電動裝置本體中，無需外接定位器，數字設定、高度精確、自我診斷、一機多能。
電機
由于閥門的工作特點，要求執行器在閥門的開，關和中間任意位置都具有滿負荷啟動能力，這就要求執行器的電機具有較高的啟動力矩。同時由于流量（開度）調節需要，要求電機還必須有較小的轉動慣性。HL系列電動執行機構電機針對這些要求，采用了特殊設計。
當執行機構被堵轉時，電機的溫度將會迅速上升。當電機溫度上開至125℃時，埋置于電機繞組中的PTC過熱保護器將會切斷電路，從而保護電機和控制系統。當電機溫度下降至90-105C時，電路將會恢復接通.
電氣和機械限位功能
電氣行程限位功能：當執行機構到達全開、全關極限位置或者設定的中間位置時，內置的電氣限位開關將會切斷電路而保護執行機構。
輸出軸機械限位功能：當電氣行程限位功能失效時，執行機構輸出軸將會被機械限位裝置鎖住，從而保護閥門免受損害。
圖示為電氣限位與機械限位的位置關系。
加熱除濕功能（可選）
HL系列執行機構電氣腔可配置電子加熱元件，用于在晝夜溫差較大且比較潮濕的場所使用，防止因凝露而造成電器元件的受損。加熱器為連續工作制，所以為帶電狀態，即使執行機構不運行時也為帶電。
技術參數
性能 | 型號 | HL-50 | ||||||
電源 | DC24V | DC220V | AC24V | AC110V | AC220V | AC380V | AC415V | |
電機功率 | 90W | |||||||
額定電流 | 8A | 1.35A | 8A | 2A | 0.92A | 0.45A | 0.51A | |
標準時間/扭矩力 | 15S/500Nm | 30S/500Nm | ||||||
可選時間/扭矩力 | / | 9S/150Nm,15S/250Nm,20S/300Nm,60S/500Nm | ||||||
電路控制 | B、S、R、H、A、K、D、T、Z、TM | |||||||
轉動角度 | 0~90° | |||||||
重量 | 7.8kg（標準型） | |||||||
耐壓等級 | 500VAC/1分鐘（DC24V/AC24V） | |||||||
絕緣電阻 | 20MΩ/500VDC（DC24V/AC24V） | |||||||
防護等級 | IP-67（可定制IP-68） | |||||||
環境溫度 | -25℃~60℃（其它溫度可定制） | |||||||
安裝角度 | 任意角度 | |||||||
箱體材質 | 鋁合金壓鑄件 | |||||||
選裝功能 | 過力矩保護、加熱除濕器、過熱故障信號、手輪操作 | |||||||
產品顏色 | 灰白色（可定制其它顏色） | |||||||

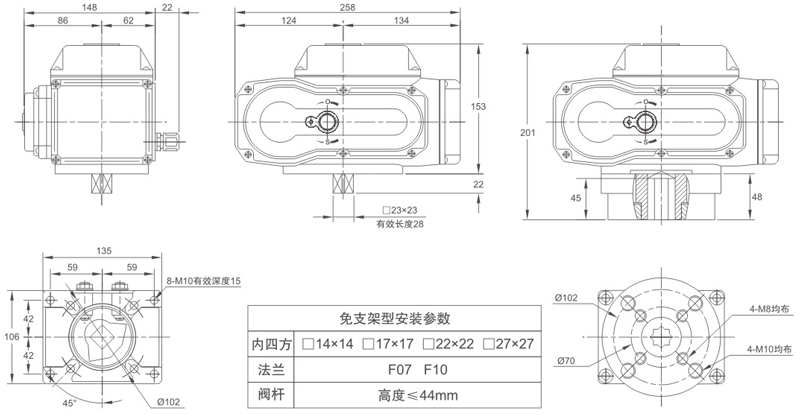

外形尺寸
